SDLS(스마트 직류 조명시스템)
Smart DC Lighting System
발전소 고천정 조명등의 잦은 고장과 중대산업재해 위험을 근본적으로 제거하는 스마트 DC 조명 시스템으로써 통합형 SMPS를 별도 제어반에 설치하여 고소 작업을 최소화하여 유지보수 비용을 절감. 스마트 제어를 통해 전력 소비와 유지보수 비용을 절감하고, 원격 중앙제어 및 감시와 전원 이중화로 안전하고 효율적인 조명 운영을 구현하는 시스템

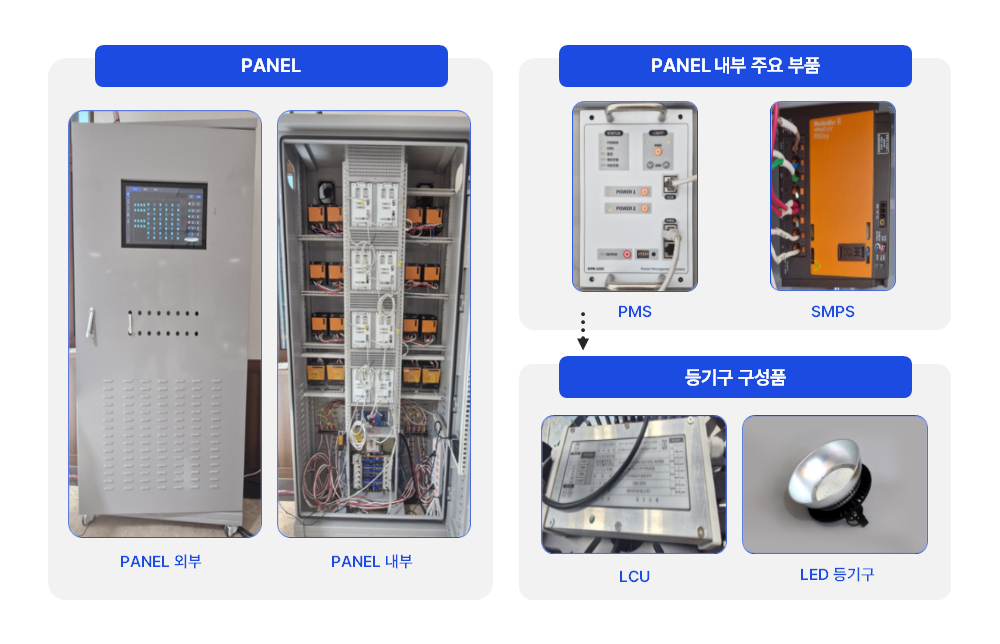

| LEMS (Light Equipment Monitoring System) |
SMPS 및 조명등 실시간 동작 상태 감시 PMS와 LCU 일괄 등록 및 등록 현황 조회 SMPS 및 조명등 제어 조명 설비 설정 정보 및 모니터링 데이터 저장 |
|---|---|
| PMS (Power Management System) |
SMPS에 AC220V 전원 공급 및 차단 보호 회로 내장(과전류,과전압,저전압,과열 차단) DC전원 이중화 기능 |
| SMPS (Switching Modulation Power Supply) |
AC to DC 변환기 SMPS 2ea 직렬 & 병렬 사용 보호 회로 내장(과전류,과전압,저전압,과열 차단) |
| LCU (Lighting Control Unit) |
LED 정격 전력 제어 LED 조명 점등 ON/OFF 및 디밍 제어 입출력 전압/전류 온도 감시 |
| RCS (Remote Control Station) |
원격 중앙 제어에서 운전 및 감시 |
특징
- SMPS가 지상 제어반으로 설치
- 조명등 On/Off 및 디밍 제어(개별/그룹/전체)
- DC전원 이중화 기능(Power Redundancy Function)
- - SMPS 고장 발생 시 주변 회로 전력 공유
- LED 4분할
- 중앙제어실에서 각 빌딩 조명 설비 실시간 모니터링 가능(RCS)
- - 조명 설비 실시간 동작 상태 조회 및 원격 제어
소프트웨어
- SMPS 및 조명등 실시간 동작 상태 감시
- 전력 사용량/전압/전류 모니터링
- PMS와 LCU 일괄 등록 및 등록 현황 조회
- SMPS 및 조명등 제어
- SMPS On/Off 제어(그룹/전체)
- 조명등 On/Off 및 디밍 제어(개별/그룹/전체)
- 조명 제어 스케쥴 및 그룹 설정을 통한 연동 제어
- 조명 설비 설정 정보 및 모니터링 데이터 저장
