Transformer Gas Monitoring System
변압기를 유지 관리하는데 가장 우선시 되어야 하고 신뢰성 있는 방법중의 하나는 절연유의 가스를 분석하는 방법임. 변압기 유중가스 분석기 (HYDROCAL Series)는 설치 후 소모품이 없어 소모품 구매나 유지보수에 비용이 발생하지 않고, 온라인으로 절연유 내 용존가스를 분석하여 사용자에게 제공함으로써 변압기의 위험을 조기에 진단하여 불시 사고를 미연에 예방할 수 있음.
| 통신인터페이스(기본) |
RS 485 ETHERNET 10/100 Mbit/s –copper wired / RJ45, fiber optical / SC Duplex |
|---|---|
| 통신인터페이스(옵션) |
On-board GSM, Analog, DNP3.0, IEC 61850 Modem |
| 통신프로토콜 |
Proprietary Protocol –HydroComm MODBUS TCP, MODBUS serial RTU or ASCII DNP3.0 serial, IEC 61850(옵션) |
| Outputs (기본) |
8 x Analog DC current 0/4 … 20 mA outputs 8 x Digital relay outputs (REL1: System alarm / REL 2 … 8: free assignment) |
| In-and Outputs (옵션) |
6 x Analog AC current 0/4 … 20 mA / voltage 0 … 80 V inputs(Configurable by jumpers) 4 x Analog DC current 0/4 … 20 mA / intputs(free assignment) 5 x Digital Optocoupler outputs (free assignment) |
특징
- 9가지 가스에 대한 개별적인 분석
- 근적외선 센서를 통한 자체Calibration
- - 유지 보수 비용 없음
- 변압기 감시 기능을 보유
-
- 온도(hot-spot, aging-rate, loss-of-life)
- Bushing 모니터링(별도 옵션)
- 변압기 운전 중에도 설치 가능
- 다양한 통신 인터페이스 제공
측정사이클
- Zero measurement
-
- Self-calibration
- 측정을 위한 장비 self 점검(온도, 공기압, 습도 등 별도 센서)
- 샘플링
-
- 변압기 정적 유압에 의한 오일 샘플링
- 추출실로 이송(Membrane 펌프 작동, brushless DC 모터)
- 기계 정상 작동 확인 장치(주입 상태 확인, 유량계, 타이머 센서)
- 가스 추출
-
- Head space 원리 이용
- Henry 법칙의 물리적 효과를 응용(액체에 녹아 들어있는 기체의 양은 그 기체의 부분압에 비례한다.)
- 온도 및 압력 제어(높은 반복성)
- GAS-IN-OIL 과 GAS-IN-GAS의 균형
- 소형화, 레지스터 오일 추출법 특허(EP1 950 560 B1)
- 가스 분석
-
1) 근적외선법을 이용한 CO, CO2 및 탄화수소 등 분석
2) 정밀 반도체 센서를 이용한 H2 분석
3) Moisture-in-oil 분석
- 박막-용량 수분 측정 센서, 오일 온도 측정 센서 이용

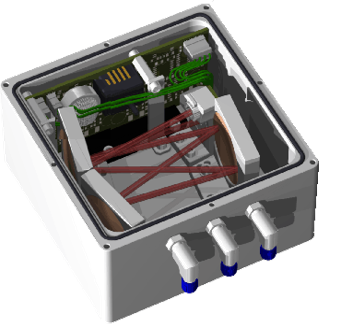

4) 근적외선 가스 센서 unit #1 & #2
- Unit #1: CO, C2H2 및 C2H4 측정
- Unit #2: CO2, C2H6 및 CH4 측정
- 정밀 반도체: H2, ZnO2 측정
