CFCS (급탄기 제어 시스템)
Coal Feeder Control System
석탄을 주원료로 사용하는 화력발전소의 급탄기(Coal Feeder)제어설비는 가장 중요한 연료 공급 제어설비중의 하나로 전량 외국제품에 의존하였으나 Microprocessor, 인버터 및 디지털 방식의 제어시스템을 기반으로 한 완전 국산화 효율개선 및 User Interface 기능을 강화한 시스템

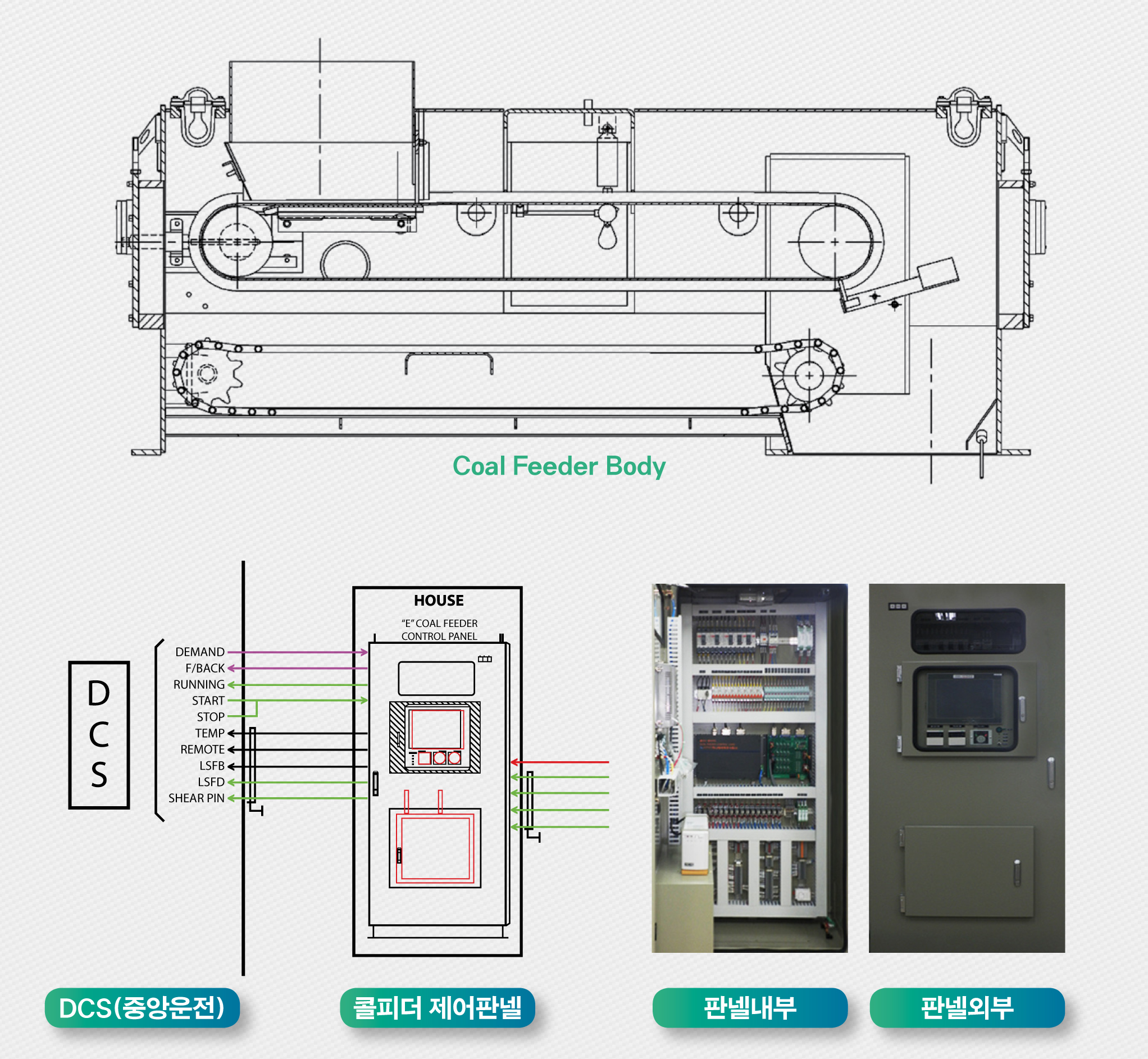

| Coal Feeder Control Panel |
재질 : KS D3501 치수 : 910(W)*930(H)*485(D) 판넬용 온도계(Option) FD표시계 알람 표시계 |
|---|---|
| Main Control Card |
RS-485/422 Load Cell(3mV/V)입력*2Port Cal, Probe입력 : 2Port 아날로그 입력 |

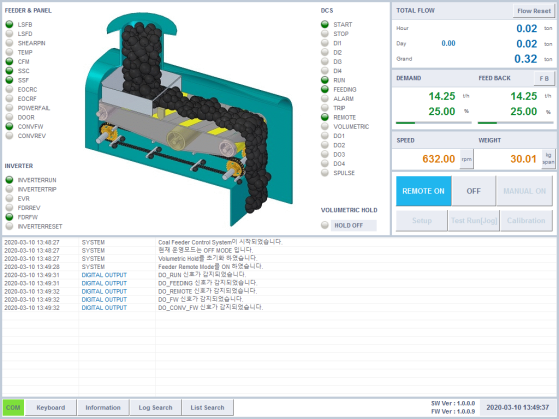

| Touch Screen |
Panel 장착형 12.1“ TFT LCD 100~240Vac |
특징
- 그래픽 기반 인터페이스 구현
- 유량 산출 및 제어 알고리즘 해석
- 이벤트 기록 기능 보유
- 기존 Stock사 및 Merrick사 제품과 호환 가능
소프트웨어
- 중량 변화에 따른 공급량(feed rate) 산출 정보
- 일정 수요에 대한 중량 변화에 따른 속도제어
- 이벤트 기록 기능
