RMRT (고압전동기 원격절연저항 측정시스템)
Remote Insulation Resistance Measurement System
기동 전에 수동으로 절연저항을 측정할 경우, 반복적인 차단기 인출로 인해 접촉자에 유격이 발생하고, 이로 인해 접촉저항 증가 및 소손이 발생할 수 있고 또한 인적 실수로 인한 감전사고의 위험도 존재한다. 이러한 문제를 예방하기 위해, 절연저항을 원격으로 측정하고 고장을 예측하며, 이력 관리를 통해 설비의 신뢰성을 확보하고 인적 사고를 방지할 수 있는 설비
| Signal Processing Module |
측정 전압 : 2KV 측정 범위 : 2GΩ |
|---|---|
| Relay Box |
적용 전동기 : 4.16KV ~ 13.8KV (최대 20KV) 내전압 : 최대 35KV |
특징
- 삼중 보호 시스템
-
1) 1차 보호
- 이중 릴레이 구동 전원의 인터록 제어
2) 2차 보호 (하드웨어)
- 차단기(C/B)의 개폐 상태 및 비접촉 검출에 의한 잔류전압 조건에 따라 이중 릴레이 동작
3) 3차 보호
- 차단기(C/B)의 개폐 상태에 따라 측정 신호를 S/W로 전송
- 측정 순서
-
1) 잔류전압 확인
2) 이중 릴레이 건전성 확인
3) 2kV / 5kV 전압을 인가하고 측정

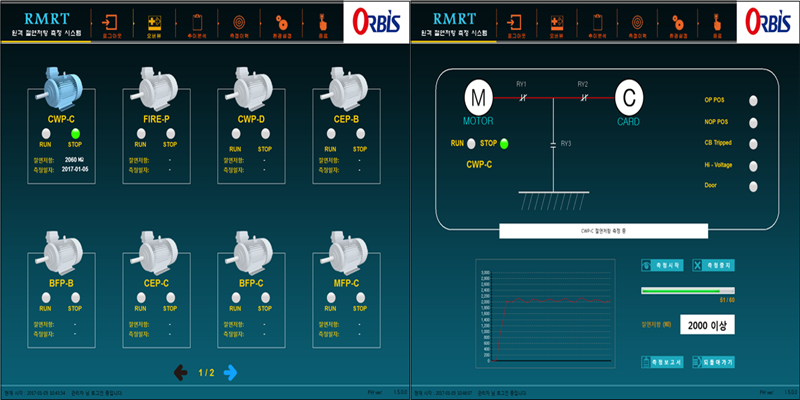

소프트웨어
- 데이터베이스에 등록된 차단기 목록표시
- 접속자 정보 및 메뉴 아이콘
- 동작 중 발생되는 이벤트 및 에러 메시지 출력
- 개별 차단기의 통전 상태 표시
- 패스워드 기능으로 보안성 강화
- 추이 분석 및 이력 관리
